Kẹp Ray Chống Gió Cổng Trục

Kẹp ray chống gió cổng trục đóng vai trò then chốt trong việc bảo vệ kết cấu hệ thống nâng hạ hoạt động ngoài trời. Bằng kinh nghiệm thực tế, Thái Long cam kết mang đến các giải pháp cố định cơ khí chất lượng, đáp ứng khắt khe các quy chuẩn công nghiệp hiện hành. Thiết bị này tạo ra lực ma sát lớn, ngăn chặn triệt để tình trạng trôi tự do dọc đường chạy, đảm bảo tính toàn vẹn cho cụm dầm và chân đế khi thiết bị ngừng hoạt động.

Nguyên lý hoạt động và cấu tạo chi tiết

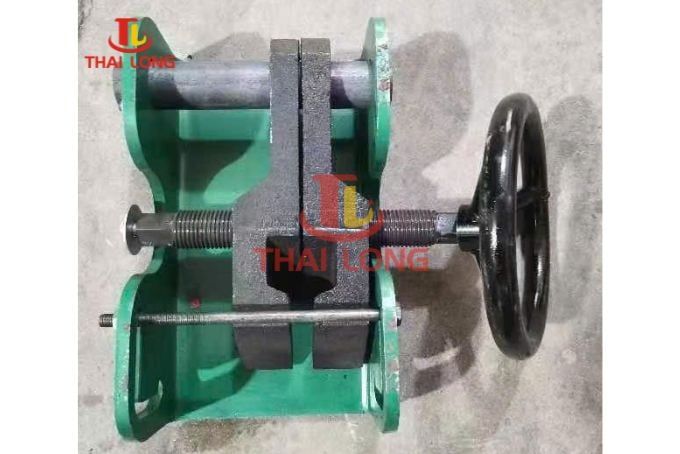

Nguyên lý hoạt động và cấu tạo chi tiết của kẹp ray chống gió cổng trục

Cụm kẹp cơ khí siết bằng bu-lông được thiết kế chuyên biệt để bám chặt vào phần bụng của thép định hình. Dưới đây là phân tích kỹ thuật chuyên sâu về công năng và các module cấu thành hệ thống hãm này.

Công dụng chính của kẹp ray chống gió cổng trục

Cơ cấu này thường được tích hợp trực tiếp tại vị trí cụm bánh xe hoặc chân đế kết cấu thép. Chức năng cốt lõi là vô hiệu hóa động năng khi có gió bão tác động.

• Ép chặt vào hai bên bụng ray để tạo ra lực ma sát hãm tĩnh khổng lồ.

• Giữ cố định toàn bộ hệ thống nâng hạ đứng yên an toàn trong trạng thái nghỉ.

• Bắt buộc người vận hành phải nhả kẹp cơ khí trước khi cấp điện cho motor di chuyển.

>>>Xem thêm: Cóc ray - cóc kẹp ray Thái Long

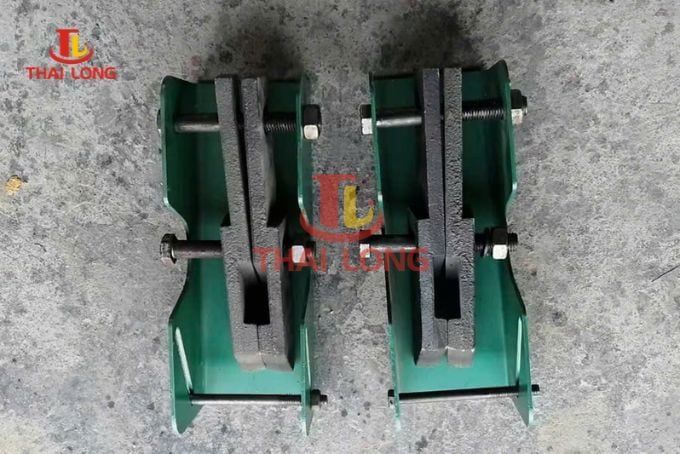

Các bộ phận cơ khí cốt lõi

Qua quá trình trực tiếp sản xuất, chúng tôi tối ưu hóa kết cấu kẹp ray chống gió cổng trục nhằm mang lại sự ổn định cao nhất. Một bộ kẹp tiêu chuẩn bao gồm:

• Thân kẹp thép: Khung xương chịu lực chính, liên kết toàn bộ các chi tiết thành một khối.

• Hai má kẹp: Bề mặt tiếp xúc gia công CNC, ôm khít vào biên dạng thép chạy.

• Bu-lông và vít ren: Cụm cơ cấu truyền động tạo ra lực siết cơ học.

• Đai ốc khóa: Chi tiết an toàn giúp chống hiện tượng xoay lỏng do rung chấn.

• Khung giá màu xanh: Bản mã thép dày dùng để hàn hoặc bắt bu-lông vào dầm biên.

• Chốt trục ngang: Trục hợp kim định vị tâm xoay cho cơ cấu ép ngàm.

Tiêu chuẩn lựa chọn kẹp ray chống gió cổng trục

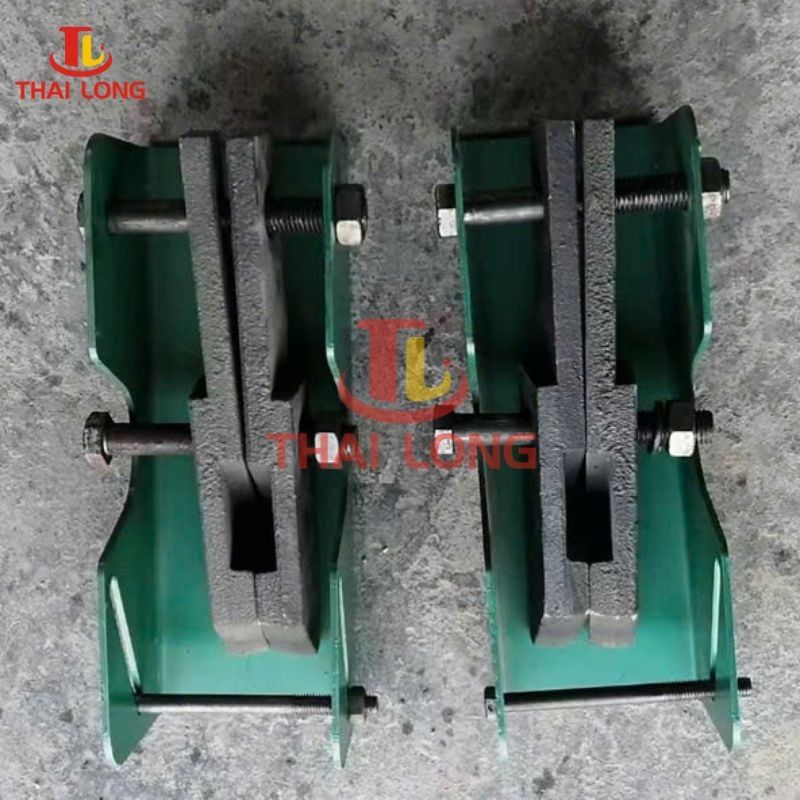

Tiêu chuẩn lựa chọn kẹp ray chống gió cho cổng trục

Việc bóc tách và lựa chọn thông số đòi hỏi sự đánh giá cẩn trọng từ đội ngũ kỹ thuật chuyên môn. Kỹ sư không thể quyết định model kẹp chỉ dựa trên cảm tính.

Bảng thông số kỹ thuật bắt buộc

Để đạt được tiêu chuẩn an toàn tối đa cho công trình, hồ sơ thiết kế cần làm rõ các biến số cơ học sau trước khi tiến hành đặt hàng:

• Chuẩn loại ray tương thích: P38, P43, P50, QU70, QU80, QU100, QU120...

• Khả năng chống trượt (Lực kẹp): Tính bằng đơn vị kN (hệ cơ khí phổ biến ở mức 50, 100, 200 kN).

• Biên dạng miệng kẹp: Phải tương thích tuyệt đối với kích thước hình học của đường chạy.

• Bản vẽ lắp đặt: Khoảng cách tâm lỗ bu-lông định vị và số lượng kẹp trên một hệ thống.

• Vật liệu chế tạo: Thép chống ăn mòn chuyên dụng cho môi trường ven biển, hơi muối.

Lưu ý quan trọng khi tính toán thiết bị an toàn cổng trục

Khuyến cáo kỹ thuật quan trọng nhất của kẹp ray chống gió cổng trục là tuyệt đối không chọn model kẹp dựa theo tải trọng nâng (ví dụ dầm đôi 10 tấn hay 20 tấn). Lực cản phải được trích xuất từ tổng diện tích hứng gió của toàn bộ kết cấu khi đứng im.

• Phân tích sơ đồ phân bố tải trọng gió lên bề mặt dầm chính và chân A.

• Đối chiếu lực đẩy ngang với hệ số ma sát tĩnh của ngàm kẹp (ngàm cho QU70 sẽ khác biệt vật lý so với P50).

• Việc thiết kế theo yêu cầu giúp đồng bộ hóa thiết bị an toàn cổng trục với tốc độ gió thiết kế tại từng vùng địa lý cụ thể.

Dịch vụ cung cấp và thi công từ Thái Long

Dựa trên cơ sở dữ liệu của hàng loạt dự án đã triển khai thành công, chúng tôi mang đến giải pháp bảo vệ hệ cơ khí toàn diện cho các đối tác B2B. Quy trình vận hành được tinh gọn nhằm tối ưu chi phí đầu tư cho nhà thầu.

Năng lực gia công cơ khí chính xác

Đơn vị sở hữu hệ thống nhà xưởng quy mô, làm chủ hoàn toàn công nghệ gia công kim loại nặng. Bên cạnh các dòng pa lăng, việc gia công kẹp ray chống gió cổng trục luôn được giám sát bởi hệ thống đo lường kỹ thuật số.

• Năng lực thi công trọn gói từ khâu khảo sát hiện trạng đến khi bàn giao nghiệm thu.

• Cam kết hỗ trợ lắp đặt tận nơi với đội ngũ kỹ sư cơ điện lành nghề.

• Chính sách bảo hành dài hạn áp dụng cho mọi chi tiết chịu lực.

Quy trình tư vấn kỹ thuật chuyên sâu

Chúng tôi cung cấp bản vẽ bóc tách 3D chi tiết từng cụm kẹp ray chống gió cổng trục để ban quản lý dự án phê duyệt trước khi đưa vào chế tạo. Mọi phương án đều đặt giá trị chất lượng và hiệu quả vận hành lên hàng đầu.

Tóm lại, kẹp ray chống gió cổng trục là chốt chặn cơ khí bắt buộc để bảo vệ tài sản doanh nghiệp trước các rủi ro thời tiết cực đoan. Thương hiệu Thái Long tự hào là đơn vị cung cấp các cụm thiết bị hãm trượt tiêu chuẩn cao, vận hành bền bỉ trong mọi môi trường công nghiệp.
