Quy trình thiết kế và chế tạo cầu trục đạt tiêu chuẩn an toàn

Cầu trục là thiết bị nâng hạ quan trọng trong các nhà xưởng, khu công nghiệp và công trình sản xuất, giúp di chuyển hàng hóa nặng một cách an toàn và hiệu quả. Bài viết này, Thái Long chia sẻ quy trình thiết kế và chế tạo cầu trục đạt tiêu chuẩn an toàn.

1. Các tiêu chuẩn kỹ thuật trong thiết kế và chế tạo cầu trục

Để cầu trục hoạt động ổn định, bền bỉ và đảm bảo an toàn tuyệt đối, quá trình thiết kế và chế tạo cần tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật trong nước và quốc tế. Đây là nền tảng giúp thiết bị đáp ứng yêu cầu vận hành liên tục trong môi trường công nghiệp nặng.

1.1 Tiêu chuẩn thiết kế cầu trục theo TCVN và ISO

Cầu trục được thiết kế dựa trên các tiêu chuẩn như TCVN 4244:2005, ISO 9001 và các quy định của Bộ Lao động - Thương binh và Xã hội về an toàn thiết bị nâng hạ. Những tiêu chuẩn này quy định rõ về tải trọng, vật liệu, giới hạn ứng suất và hệ số an toàn trong từng bộ phận cấu thành.

1.2 Tiêu chuẩn về tải trọng, kết cấu dầm và cơ cấu truyền động

Mỗi bộ phận của cầu trục đều phải được tính toán chính xác để đảm bảo chịu tải tốt. Dầm chính và dầm biên phải đạt độ bền cơ học cao, không bị biến dạng khi chịu tải lớn. Hệ thống truyền động bao gồm bánh xe, trục và hộp giảm tốc cần được lựa chọn theo công suất phù hợp, có khả năng hoạt động ổn định trong thời gian dài.

1.3 Tiêu chuẩn an toàn điện, cơ khí và phanh hãm

Cầu trục sử dụng motor điện công suất lớn, vì vậy cần tuân thủ tiêu chuẩn IEC 60204-32 về an toàn điện cho máy nâng hạ. Phanh hãm và giới hạn hành trình được lắp đặt để ngăn tình trạng trượt tải, va chạm hoặc quá hành trình khi di chuyển. Ngoài ra, tất cả chi tiết cơ khí phải được kiểm tra về độ mài mòn và độ đồng tâm trước khi xuất xưởng.

1.4 Quy định kiểm định và nghiệm thu trước khi đưa vào sử dụng

Trước khi bàn giao, cầu trục bắt buộc phải được kiểm định kỹ thuật an toàn bởi cơ quan có thẩm quyền. Quá trình này bao gồm thử tải tĩnh, thử tải động và kiểm tra toàn bộ hệ thống điện, phanh, cáp, bánh xe. Chỉ những thiết bị đạt yêu cầu về kỹ thuật và an toàn mới được phép vận hành chính thức trong nhà máy hoặc công trình.

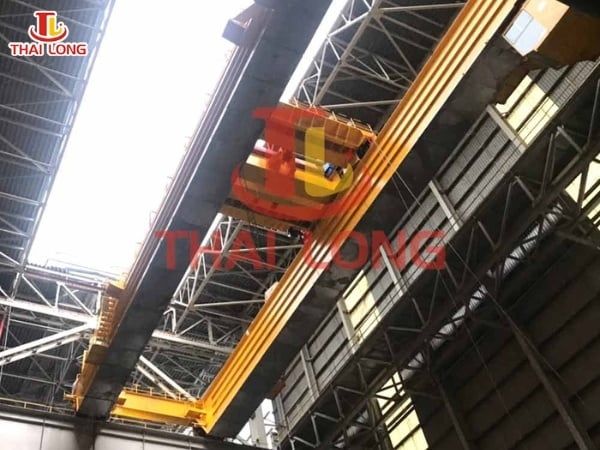

Các tiêu chuẩn kỹ thuật trong thiết kế và chế tạo cầu trục

2. Quy trình thiết kế cầu trục đạt chuẩn an toàn

Thiết kế cầu trục là giai đoạn quan trọng nhất, quyết định độ an toàn và hiệu suất vận hành của toàn bộ hệ thống. Mỗi bước trong quy trình đều được đội ngũ kỹ sư thực hiện cẩn trọng, tuân thủ các tiêu chuẩn kỹ thuật và yêu cầu thực tế của từng công trình.

2.1 Tiếp nhận yêu cầu và khảo sát mặt bằng lắp đặt

Trước khi bắt đầu thiết kế, kỹ sư tiến hành khảo sát mặt bằng, đo đạc không gian, xác định tải trọng hàng hóa, phạm vi hoạt động và đặc điểm kết cấu nhà xưởng. Đây là bước giúp xác định loại cầu trục phù hợp nhất - dầm đơn, dầm đôi hoặc cầu trục treo.

2.2 Tính toán tải trọng và lựa chọn cấu hình phù hợp

Dựa trên dữ liệu khảo sát, nhóm kỹ thuật tính toán tải trọng nâng, chiều cao làm việc, tốc độ di chuyển và công suất motor. Đồng thời lựa chọn loại dầm, pa lăng, bánh xe và cơ cấu truyền động phù hợp để đảm bảo cầu trục hoạt động ổn định, an toàn và tiết kiệm điện năng.

2.3 Thiết kế bản vẽ kỹ thuật và mô phỏng hoạt động

Sau khi thống nhất thông số, kỹ sư tiến hành thiết kế bản vẽ 2D và 3D mô phỏng cầu trục. Các phần mềm chuyên dụng như AutoCAD hoặc SolidWorks được sử dụng để kiểm tra độ bền, khả năng chịu lực và mô phỏng chuyển động, giúp phát hiện sớm sai sót trước khi chế tạo.

2.4 Thẩm định thiết kế và phê duyệt bản vẽ kỹ thuật

Bản vẽ sau khi hoàn thiện sẽ được bộ phận kiểm định nội bộ thẩm định, đảm bảo tuân thủ đầy đủ tiêu chuẩn về cơ khí, điện và an toàn lao động. Sau khi được phê duyệt, hồ sơ thiết kế được bàn giao cho bộ phận sản xuất để triển khai chế tạo.

2.5 Hoàn thiện hồ sơ kỹ thuật và chuẩn bị chế tạo

Cuối cùng, toàn bộ bản vẽ, danh mục vật tư và hướng dẫn kỹ thuật được tổng hợp thành bộ hồ sơ hoàn chỉnh. Hồ sơ này là cơ sở để đội ngũ sản xuất tiến hành gia công, lắp ráp và kiểm soát chất lượng trong suốt quá trình chế tạo cầu trục.

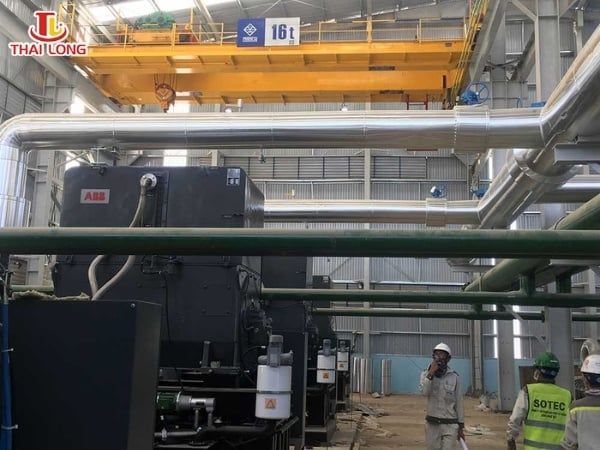

Quy trình thiết kế cầu trục đạt chuẩn an toàn

3. Quy trình chế tạo và kiểm định cầu trục tại nhà máy

Sau khi thiết kế được phê duyệt, quá trình chế tạo cầu trục được triển khai tại nhà máy với quy trình khép kín, đảm bảo chính xác từng chi tiết. Mỗi công đoạn đều được kiểm soát nghiêm ngặt nhằm đảm bảo sản phẩm đạt chất lượng, độ bền và tiêu chuẩn an toàn cao nhất trước khi bàn giao.

3.1 Gia công dầm chính, dầm biên và kết cấu khung

Dầm chính và dầm biên được chế tạo từ thép cường độ cao, trải qua quá trình cắt, hàn, nắn và gia công bằng máy chuyên dụng để đảm bảo độ thẳng, độ phẳng và khả năng chịu lực tối ưu. Sau đó, bề mặt dầm được làm sạch, phủ sơn chống gỉ nhằm tăng tuổi thọ khi làm việc trong môi trường ẩm hoặc bụi bẩn.

3.2 Lắp ráp cơ cấu nâng, pa lăng và hệ thống di chuyển

Các bộ phận như pa lăng, xe con, bánh xe và cơ cấu truyền động được lắp ráp theo đúng bản vẽ kỹ thuật. Kỹ sư kiểm tra độ đồng tâm, khe hở lắp ghép và khả năng hoạt động của hệ thống phanh, đảm bảo mọi chuyển động đều êm ái, chính xác và an toàn.

3.3 Kiểm tra kỹ thuật, thử tải và cân chỉnh hệ thống

Trước khi xuất xưởng, cầu trục được tiến hành kiểm tra toàn diện. Thiết bị được thử tải tĩnh (125% tải trọng làm việc) và thử tải động (110% tải trọng) để đánh giá khả năng chịu lực và độ ổn định. Tất cả thông số vận hành đều được ghi nhận và đối chiếu với tiêu chuẩn kỹ thuật.

3.4 Kiểm định an toàn và bàn giao cho khách hàng

Sau khi vượt qua các bài thử, cầu trục được kiểm định an toàn bởi cơ quan chuyên ngành. Chỉ khi đạt đủ tiêu chuẩn kỹ thuật và an toàn, thiết bị mới được bàn giao cho khách hàng cùng hồ sơ kỹ thuật, hướng dẫn sử dụng và chứng nhận kiểm định, đảm bảo cầu trục sẵn sàng vận hành ổn định tại công trình.

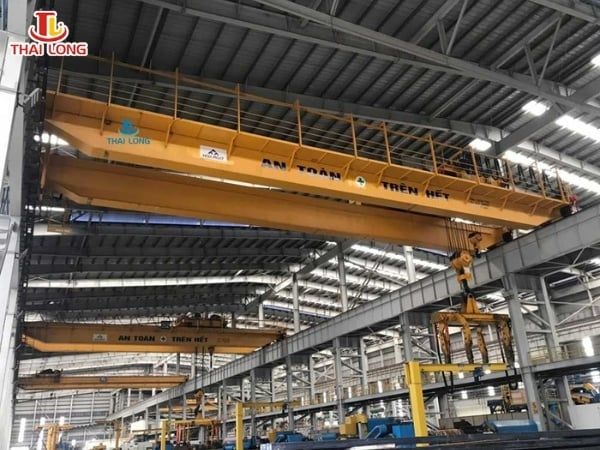

Quy trình chế tạo và kiểm định cầu trục tại nhà máy

Quy trình thiết kế và chế tạo cầu trục đạt tiêu chuẩn an toàn không chỉ giúp thiết bị vận hành ổn định mà còn đảm bảo tuổi thọ dài lâu và an toàn tuyệt đối cho người sử dụng. Mỗi giai đoạn, từ khảo sát, thiết kế đến kiểm định đều đòi hỏi sự chính xác và tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật.

Nếu doanh nghiệp của bạn đang cần cầu trục chất lượng cao, được thiết kế và sản xuất đạt chuẩn an toàn quốc tế, hãy liên hệ Thái Long đơn vị chuyên nghiệp trong lĩnh vực thiết bị nâng hạ, cam kết mang đến giải pháp tối ưu, bền vững và hiệu quả cho mọi công trình.
