Hướng dẫn lựa chọn cổng trục có công xôn

Cổng trục có công xôn là một thiết bị nâng hạ được sử dụng để nâng hạ hàng hóa, vật liệu có tải trọng nặng. Dầm chính của cổng trục được thiết kế kéo dài ra ngoài đường chạy ở một hoặc cả hai bên. Thiết kế này cho phép cổng trục xử lý vật liệu ngoài đường ray tiêu chuẩn. Mang lại tầm với xa hơn và khả năng vận hành linh hoạt hơn.

Cổng trục có công xôn thường được lắp đặt ở các cảng biển, bãi hàng, nhà máy,.. Những nơi cần tầm với xa. Do thiết kế đặc biệt của thiết bị, việc hiểu rõ vai trò, kích thước và nguyên lý hoạt động của cổng trục công xôn rất quan trọng để lựa chọn được cổng trục phù hợp.

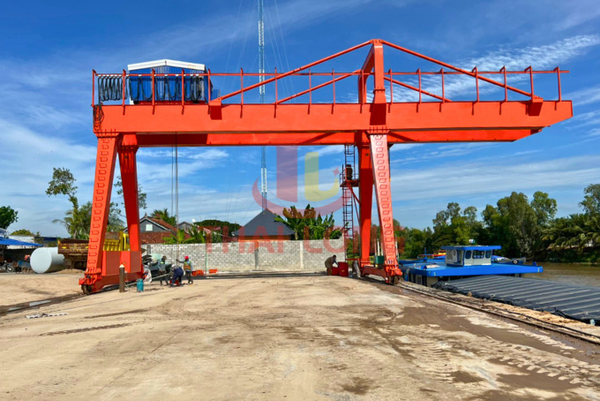

Cổng trục có 1 bên công xôn 16 tấn

Vai trò của công xôn

Kết cấu công xôn là kết cấu dầm kéo dài ra ngoài từ dầm chính, vượt ra xa ngoài đường chạy của cổng trục. Mục đích chính là mở rộng phạm vi làm việc của cổng trục mà không làm thay đổi bố cục của đường ray.

Mở rộng phạm vi làm việc: Bằng cách kéo dài dầm chính ra ngoài đường chạy, cổng trục có thể bao phủ khu vực xử lý vật liệu rộng hơn và ít bị hạn chế về không gian làm việc.

Cải thiện hiệu quả hoạt động: Rút ngắn thời gian xử lý và tăng năng suất làm việc tổng thể.

Khả năng ứng dụng rộng rãi: Với những ưu điểm trên, cổng trục có công xôn hoạt động rất hiệu quả ở các cảng, bãi hàng, nhà máy và nhiều môi trường công nghiệp khác.

Bằng cách kéo dài phần dầm chính ra ngoài đường ray, phần công xôn cho phép cơ cấu nâng hạ vận hành cả ở bên trong và bên ngoài nhịp cầu. Cải thiện năng suất đồng thời giảm thiểu thời gian chết khi xử lý, nâng hạ vật liệu.

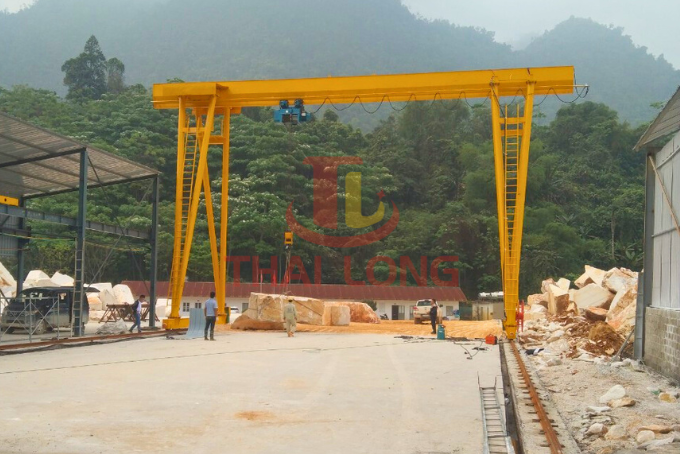

Cổng trục công xôn 2 đầu 2,5m

Ưu điểm của cổng trục có công xôn

Nâng và vận chuyển hàng hóa: dầm của cổng trục cho phép nâng theo chiều dọc và di chuyển theo chiều ngang để tiếp cận các khu vực làm việc bên ngoài giới hạn của đường ray cầu trục.

Mở rộng phạm vị làm việc: Ngay cả trong không gian chật hẹp hoặc hạn chế, dầm cổng trục vẫn có thể bao phủ khu vực làm việc rộng hơn.

Cải thiện hiệu quả: Hoạt động trở nên nhanh hơn vì ít phải định vị lại. Có thể thực hiện nhiều lần nâng trong cùng 1 khoảng thời gian.

Nhờ những ưu điểm trên , cổng trục có công xôn đặc biệt phù hợp cho các cảng, nhà máy lớn, bãi hàng và công trường xây dựng. Bằng cách kéo dài dầm cổng trục, người vận hàng có thể xử lý vật liệu quá khổ hoặc lệch ra ngoài đường ray mà không bị cản trở.

Cách xác định chiều dài dầm chính phù hợp

Sau khi đã hiểu rõ vai trò và lợi ích, bước tiếp theo là xác định chiều dài của dầm chính. Việc xác định chiều dài phù hợp với cổng trục là một bước quan trọng để đảm bảo sự an toàn và hiệu quả cho thiết bị.

Thiết kế của dầm cầu trục phụ thuộc vào nhiều yếu tố:

Tải trọng kết cấu: Khi kéo dài phần công xôn đồng nghĩa với việc tăng trọng lượng của dầm chính. Làm tăng áp lực lên chân đỡ của cổng trục.

Bán kính làm việc: Tầm với hiệu quả phụ thuộc vào khoảng cách chiều ngang từ điểm chịu tải đến mép ngoài của dầm chính.

Các yếu tố môi trường: Tải trọng giá, nhiệt độ khắc nghiệt, hoạt động ở độ cao lớn và môi trường ăn mòn đều phải được tính toán đến.

Điều kiện vận hành: Tần suất tải, chiều cao nâng, cách tiếp cận móc và bố trí mặt bằng cũng ảnh hưởng đến chiều dài an toàn của cổng trục.

Đối với các dự án thực thế, các kỹ sư luôn tính toán ứng suất, độ võng, tải trọng bánh xe và độ ổn định… Để xác minh rằng dầm cổng trục có thể hoạt động an toàn dưới tải trọng dự kiến.

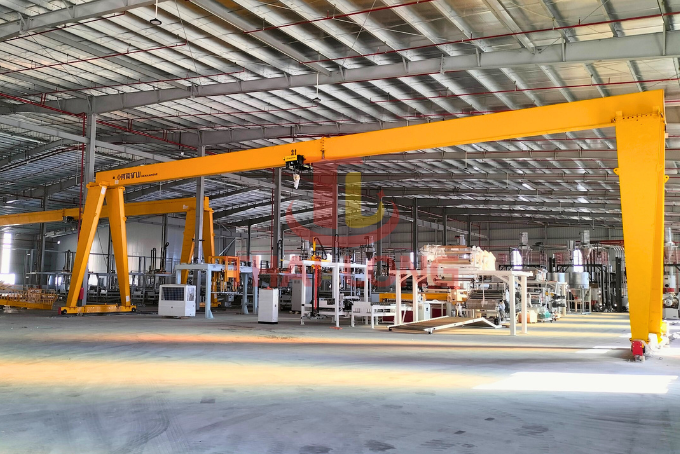

Cổng trục 5 tấn trong nhà xưởng không có công xôn

Quy trình thiết kế dầm chính

Xác định nhóm nhiệm vụ và phổ tải (ISO/FEM/CMAA)

Xác định tải trọng định mức và tính toán các trường hợp tải trọng. Bao gồm lực tĩnh, lực động, lực gió và lực gia tốc.

Xác định kích thước

Kiểm tra kết cấu:  ứng suất dầm, giới hạn độ võng, tải trọng bánh xe và biên độ ổn định.

Lặp lại cho đến khi đáp ứng được các yêu cầu về an toàn và vận hành.

Các loại cổng trục phổ biến

Sau khi xác định kích thước dầm chính cổng trục phù hợp. Bước tiếp theo là xác định loại cổng trục. Dưới đây là một số loại dầm chính

- Cổng trục có công xôn kéo dài một bên

- Cổng trục có công xôn kéo dài hai bên

- Cổng trục không có công xôn

Trong nhiều dự án, cổng trục được thiết kế với kết cấu dạng công xôn để mở rộng phạm vi hoạt động và đáp ứng nhiều yêu cầu xử lý hàng hóa cụ thể. Thiết kế này không chỉ đáp ứng nhu cầu vận hành mà còn tối ưu hóa việc sử dụng vật liệu và giảm trọng lượng bản thân của cổng trục.

Chiều dài của công xôn có thể bằng nhau hoặc không bằng nhau. Có thể sử dụng cổng trục có 1 bên công xôn tùy thuộc vào sự bố trí và yêu cầu cụ thể nơi cổng trục làm việc. Tuy nhiên, đối với cổng trục thông thường, thiết kế tổng thể thường sử dụng cổng trục dầm đôi có chiều dài công xôn bằng nhau hoặc gần bằng nhau. Nhằm đảm bảo hiệu suất cân bằng và hiệu quả.

Cổng trục 7.5 tấn có công xôn 1 bên

So sánh tổng quan

Hướng dẫn lựa chọn cổng trục có công xôn phù hợp

Để lựa chọn được loại cổng trục phù hợp, cần phải xem xét cẩn thận địa điểm lắp đặt, yêu cầu nâng hạ và hiệu quả vận hành. Cụ thể như sau:

Kiểm tra điều kiện lắp đặt tại hiện trường: Không gian bên trong nhà xưởng, sân bãi có đủ rộng không. Nếu không gian lắp đặt hạn chế thì cổng trục không có công xôn sẽ tiết kiệm chi phí hơn.

Xác định nhu cầu nâng hạ: Xác định tải trọng nâng hạ, tần suất nâng hạ.

Yêu cầu về tải trọng và khu vực làm việc: Để có phạm vi hoạt động rộng, công suất cao và sự ổn định, cổng trục có công xôn hai đầu là lựa chọn tốt nhất.

Một số yếu tố khác cần xác định bao gồm chiều dài đường ray, khả năng chịu tải của móng, điều kiện môi trường,...Cần đánh giá kỹ lưỡng nơi lắp đặt và nhu cầu lắp đặt để đảm bảo cổng trục mang lại sự an toàn, tin cậy và hoạt động hiệu quả.

Cổng trục có công xôn - dù là loại không có công xôn, một công xôn hay công xôn hai đầu đều có những ưu điểm riêng về cấu trúc - vận hành. Hiểu rõ về sự khác biệt về trọng lượng, cấu trúc, ứng dụng, chi phí và hiệu suất sẽ giúp bạn lựa chọn được thiết bị nâng hạ phù hợp nhất với doanh nghiệp.
