Phân tích chi tiết cấu tạo palang điện dùng trong công nghiệp

Cấu tạo palang điện quyết định trực tiếp đến tải trọng, tốc độ nâng hạ và độ an toàn của toàn bộ hệ thống cầu trục, cổng trục. Đối với các doanh nghiệp sản xuất, việc nắm rõ đặc tính cơ học của từng chi tiết giúp tối ưu hóa quy trình vận hành và bảo dưỡng thiết bị định kỳ. Thiết bị nâng hạ Thái Long mang đến những giải pháp công nghiệp tiêu chuẩn, đảm bảo tính đồng bộ, hạn chế rủi ro hỏng hóc và duy trì tuổi thọ vận hành ở mức cao nhất cho nhà xưởng.

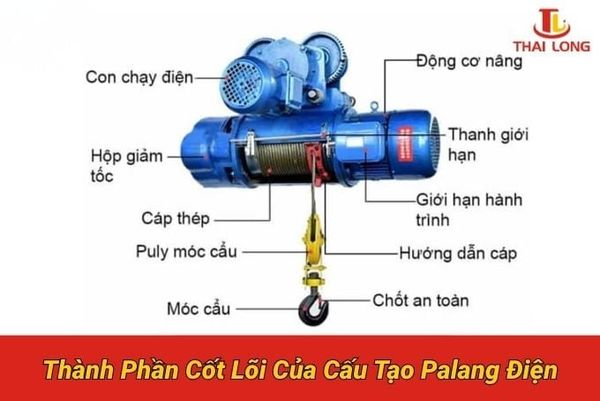

Thành phần cốt lõi trong cấu tạo palang điện tiêu chuẩn

Để một chu trình nâng hạ diễn ra trơn tru, sức chịu tải phải được phân bổ đều lên các linh kiện. Việc bóc tách cấu tạo palang điện sẽ làm rõ vai trò của từng bộ phận cơ khí và điện tử trong hệ thống khép kín này.

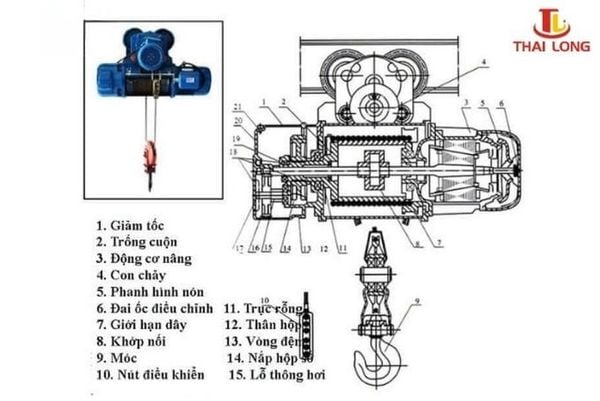

Động cơ nâng hạ (Motor)

Động cơ trong cấu tạo palang điện là nguồn động lực chính, cung cấp momen xoắn để kéo vật nặng. Thiết bị dùng trong công nghiệp yêu cầu khả năng làm việc liên tục với cường độ cao.

• Sử dụng motor rotor lồng sóc, tích hợp momen khởi động lớn.

• Vỏ hợp kim nhôm có khía vây giúp tản nhiệt nhanh.

• Cấp bảo vệ tiêu chuẩn IP54, IP55 chống bụi và nước phun.

Hộp giảm tốc

Chức năng chính trong cấu tạo palang điện của hộp giảm tốc là biến đổi chuyển động quay tốc độ cao từ động cơ thành chuyển động quay chậm, lực kéo lớn tại tang cuốn.

• Cấu thành từ các bánh răng thép hợp kim, trải qua gia công nhiệt luyện.

• Vận hành êm ái, độ ồn thấp nhờ thiết kế bánh răng nghiêng.

• Bôi trơn hoàn toàn bằng mỡ hoặc dầu công nghiệp chuyên dụng.

Xem thêm:  Hộp số palang cáp điện Thái Long

Đặc thù cấu tạo pa lăng điện cáp tại tang cuốn

Tang cuốn đóng vai trò thu nhả dây chịu tải trong cấu tạo palang điện. Trong thực tế vận hành, cấu tạo pa lăng điện cáp đòi hỏi độ chính xác gia công tại cụm tang cuốn rất cao để tránh kẹt cáp.

• Chế tạo từ thép đúc liền khối hoặc ống thép không hàn (seamless steel).

• Bề mặt tang có rãnh xoắn ốc để hướng cáp xếp lớp gọn gàng.

• Trang bị bộ dẫn hướng (Rope guide) bằng gang hoặc nhựa kỹ thuật chịu lực, giúp cáp không bị chồng chéo.

Hệ thống phanh an toàn trong cấu tạo palang điện

Phanh là cơ cấu bảo vệ thiết yếu, đảm bảo tải trọng không bị trôi tự do khi mất điện hoặc khi người vận hành ngừng thao tác.

• Sử dụng phanh đĩa điện từ (Electromagnetic brake).

• Cơ chế hoạt động tức thời: Động cơ cấp nguồn thì phanh mở, ngắt nguồn phanh tự động đóng.

• Cấu tạo palang điện này đảm bảo lực hãm an toàn bằng 1.25 đến 1.5 lần tải trọng định mức.

Móc cẩu và thiết bị điều khiển

Phần tiếp xúc trực tiếp với vật nâng và thao tác của con người, yêu cầu nghiêm ngặt về vật liệu.

• Móc cẩu rèn nóng từ thép cacbon cường độ cao, trang bị chốt an toàn (Safety latch) chống trượt cáp.

• Tay bấm điều khiển từ xa (hoặc có dây) bọc cao su cách điện.

• Tích hợp nút dừng khẩn cấp (Emergency Stop) để ngắt nguồn toàn hệ thống lập tức.

Xem thêm: Palang xích điện Thái Long

Nguyên lý truyền động cơ bản

Dựa trên cấu trúc linh kiện cơ khí đã phân tích, hệ thống hoạt động dựa trên sự phối hợp nhịp nhàng giữa điện năng và động năng.

Quá trình nâng vật

• Người dùng nhấn nút điều khiển.

• Phanh điện từ mở ra, motor nhận điện và quay.

• Hộp giảm tốc giảm tốc độ, tăng momen xoắn truyền tới tang cuốn.

• Tang cuốn quay, thu cáp/xích để nhấc vật tải lên cao.

Quá trình hãm và dừng

• Người dùng nhả nút điều khiển hoặc nhấn dừng.

• Nguồn điện cấp cho motor bị ngắt.

• Lò xo tại phanh điện từ lập tức ép chặt đĩa phanh.

• Tang cuốn dừng quay, giữ vật thể lơ lửng an toàn tại đúng vị trí.

Sự am hiểu tường tận về cấu tạo palang điện là cơ sở kỹ thuật vững chắc để các nhà máy lựa chọn đúng thiết bị, giảm thiểu chi phí bảo trì hằng năm. Thái Long tự hào là đơn vị chuyên cung cấp, chế tạo các hệ thống cầu trục, cổng trục và thiết bị nâng hạ đáp ứng nghiêm ngặt các tiêu chuẩn an toàn hiện hành. Sự chuẩn xác trong từng chi tiết cơ khí và độ bền bỉ của vật liệu chính là giá trị thực chứng cho năng lực của chúng tôi.

Xem thêm: Thông số kỹ thuật chuẩn của plang cáp điện dầm đôi Thái Long
