Cấu tạo cầu trục dầm đôi chuẩn kỹ thuật gồm bao nhiêu bộ phận?

Cấu tạo cầu trục dầm đôi đóng vai trò cốt lõi trong việc đảm bảo khả năng nâng hạ hàng hóa tải trọng nặng tại các nhà máy, xưởng sản xuất quy mô lớn. Để hệ thống hoạt động ổn định và đáp ứng khắt khe các tiêu chuẩn trong môi trường công nghiệp nặng, việc nắm rõ từng chi tiết cơ khí là vô cùng cần thiết. Dưới đây, Thái Long sẽ phân tích chuyên sâu nền tảng kỹ thuật của thiết bị này, giúp doanh nghiệp hướng đến mục tiêu vận hành "An toàn – Chất lượng – Hiệu quả".

Các bộ phận chính trong cấu tạo cầu trục dầm đôi

Cấu tạo cầu trục dầm đôi được lắp ráp từ nhiều module cơ khí và điện tử phức tạp. Mỗi chi tiết gia công đều phải tuân thủ nghiêm ngặt các dung sai kỹ thuật để chịu được áp lực làm việc cường độ cao.

Kết cấu chịu lực chính (Dầm chính và dầm biên)

Thành phần quan trọng nhất định hình bộ khung cấu tạo cầu trục dầm đôi chính là kết cấu thép chịu lực. Việc chế tạo hệ dầm đòi hỏi quy trình hàn tự động và kiểm tra siêu âm mối hàn khắt khe.

• Dầm chính: Cấu tạo cầu trục dầm đôi này gồm hai dầm song song dạng hộp hoặc dàn không gian, chế tạo từ thép chuyên dụng SS400 hoặc Q345B.

• Dầm biên (Dầm đầu): Tích hợp cụm bánh xe di chuyển và động cơ giảm tốc, kết nối vuông góc với dầm chính bằng bu lông cường độ cao.

• Ray di chuyển: Sử dụng ray vuông hoặc ray P (P18, P24, P43) đặt trên dầm chạy dọc nhà xưởng.

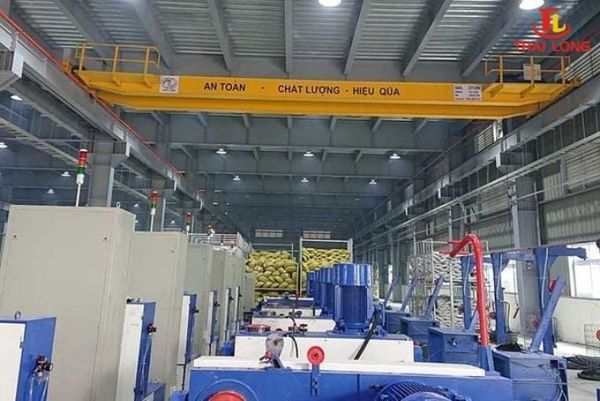

Hình ảnh cấu tạo cầu trục dầm đôi - kết cấu chịu lực chính (Dầm chính và dầm biên)

Cơ cấu nâng hạ chuyên dụng

Xe con (trolley) hoặc palang là bộ phận trực tiếp gánh tải, đóng vai trò then chốt trong cấu tạo cầu trục dầm đôi tiêu chuẩn. Chúng được đặt phía trên và di chuyển dọc theo hệ thống thanh ray của dầm chính.

• Động cơ nâng hạ: Sử dụng động cơ rotor lồng sóc, tích hợp phanh đĩa điện từ an toàn.

• Hộp giảm tốc: Cấu tạo vỏ gang đúc nguyên khối, hệ bánh răng hợp kim xử lý nhiệt bề mặt.

• Cụm puly và móc cẩu: Thiết kế thép đúc gia cường, trang bị chốt chống trượt cáp.

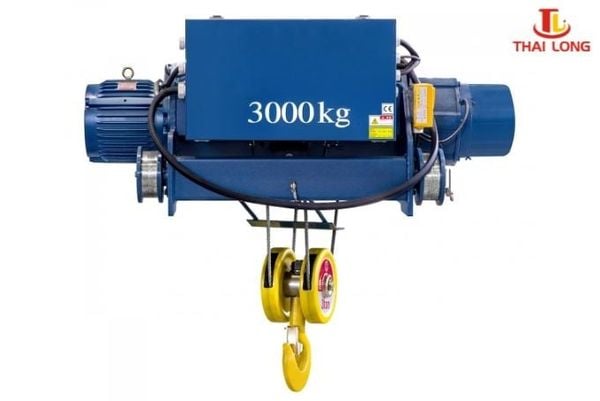

Palang - Cơ cấu nâng hạ chuyên dụng

Hệ thống điện trong cấu tạo cầu trục dầm đôi

Tủ điện và hệ thống cấp nguồn quyết định độ chính xác và tính ổn định của toàn bộ chu trình hoạt động. Các thiết bị đóng cắt được tích hợp luôn đảm bảo khả năng chống quá tải và mất pha.

• Cấp điện dọc: Ứng dụng ray điện an toàn 3P, 4P, 6P bám sát chiều dài nhà xưởng.

• Cấp điện ngang: Sử dụng hệ thống máng C, cáp dẹt dạng sâu đo (Festoon system) trượt linh hoạt.

• Biến tần điều khiển: Kiểm soát tốc độ vô cấp, hạn chế tối đa hiện tượng rung lắc tải trọng.

Xem thêm: Cầu trục dầm đôi Thái Long

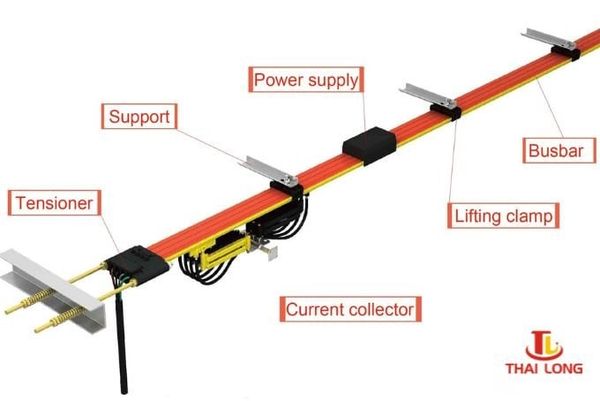

Hệ thống điện trong cấu tạo cầu trục dầm đôi

Nguyên lý hoạt động và quy trình dự toán

Sau khi hoàn thiện lắp ráp cơ khí, thiết bị sẽ bước vào giai đoạn thử tải. Quy trình này đòi hỏi sự giám sát chặt chẽ từ các kỹ sư Thái Long để đảm bảo thiết bị vận hành trơn tru.

Cách thức thiết bị vận hành

Cấu tạo cầu trục dầm đôi hoạt động dựa trên ba chuyển động cơ học độc lập nhưng có khả năng phối hợp đồng thời. Thao tác điều khiển được thực hiện thông qua tay bấm từ xa hoặc cabin vận hành.

• Chuyển động dọc: Toàn bộ khung dầm chạy dọc theo chiều dài xưởng.

• Chuyển động ngang: Palang/xe con di chuyển qua lại trên hai dầm chính.

• Chuyển động lên xuống: Tang cuốn cáp thả và thu móc cẩu để nâng hạ hàng hóa.

Lập dự toán và nhận báo giá cầu trục dầm đôi

Để lên phương án thiết kế cấu tạo cầu trục dầm đôi chuẩn xác, chủ đầu tư cần cung cấp các thông số cơ bản bao gồm khẩu độ, chiều cao nâng và tải trọng khai thác thực tế. Dựa trên dữ liệu này, phòng kỹ thuật sẽ lập bản vẽ và gửi báo giá cầu trục dầm đôi tối ưu nhất cho doanh nghiệp.

• Khảo sát mặt bằng kết cấu nhà xưởng trực tiếp.

• Lập bản vẽ kỹ thuật 2D/3D và biểu đồ chịu lực.

• Bóc tách dự toán vật tư và lập mốc tiến độ thi công.

Hiểu rõ cơ sở kỹ thuật và cấu tạo cầu trục dầm đôi giúp các nhà thầu và chủ đầu tư đưa ra quyết định đầu tư chính xác, loại bỏ các chi phí hao phí do sai lệch thiết kế. Thái Long luôn sẵn sàng đồng hành cùng quý đối tác B2B để kiến tạo nên những hệ thống nâng hạ bền bỉ và chuyên nghiệp nhất.
